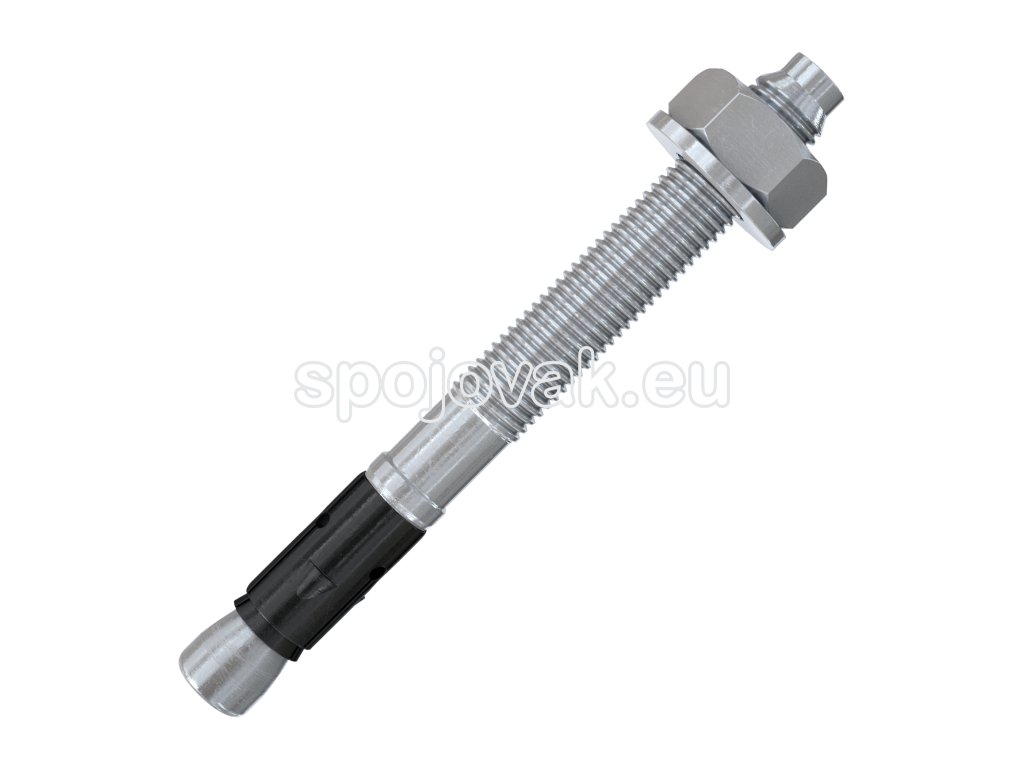

fischer svorníková kotva FAZ II; ø 10/10 galvanicky zinkovaná
Délka kotvy: 95 [mm]
Jmenovitý průměr vrtáku: 10 [mm]
Distanční montáž: Ne
Průvlečná montáž: Jo
Předsazená montáž: Jo
Rozměr metrického závitu: 10 [mm]
Materiál: Galvanicky pozinkovaná ocel
Závit: M10 x 53 [mm]
Závit: M10
Utahovací moment: 45 [N·m]
Ražba na hlavě: B
Maximální tloušťka upevňovaného předmětu: 10 [mm]
Max. užitná délka hef,stand/hef,red: 10 / 30 [mm]
Minimální hloubka vrtaného otvoru při průvlečné montáži: 85 [mm]
Minimální hloubka vrtaného otvoru při předsazené montáži: 80 [mm]
Min. hloubka kotvení: 60 [mm]
Max. užitná délka (snížená): 30 [mm]
Max. užitná délka (standardní): 10 [mm]
Rozměr klíče: 17 [mm]
Seismický výkon: C1 / C2
Podložka U (vnější průměr x síla): 20 x 2 [mm]
Kotevní hloubka (snížená): 40 [mm]
Kotevní hloubka (standardní): 60 [mm]
Kotevní hloubka hef,stand/hef,red: 60 / 40 [mm]
Rodinná firma s dvacetiletou tradicí
Více jak 30000 položek skladem
Kamenná prodejna v Sokolově
Možnost zakázkové výroby

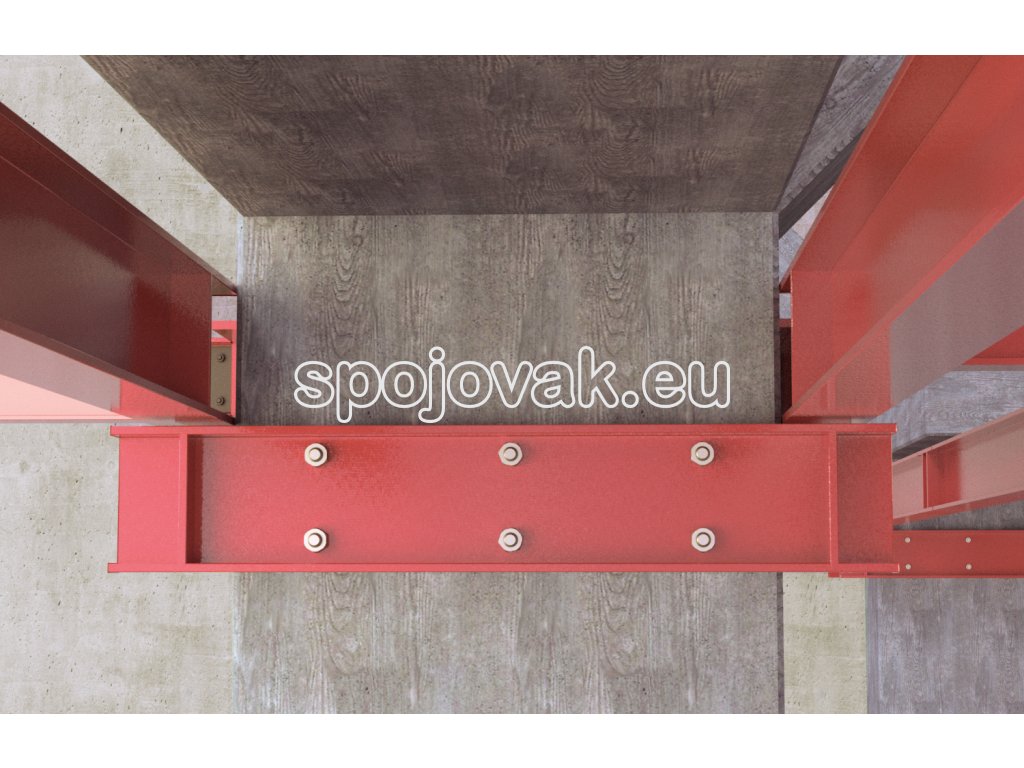

fischer svorníková kotva FAZ II je mechanický kotevní prvek, který splňuje nejvyšší nároky na upevňování do tlačené i tažené zóny betonu. Vyznačuje se snadnou montáží a díky variabilní kotevní hloubce také vysokou mírou flexibility. Léty prověřený rozpěrný klip spolehlivě přenáší zatížení do kotevního podkladu a je zárukou maximální únosnosti a bezpečnosti. Kotva je ideální např. k upevnění zábradlí, kabelových tras či konzolí.
- Kotva FAZ II je vhodná pro průvlečnou nebo předsazenou montáž a optimálně také pro distanční montáž.

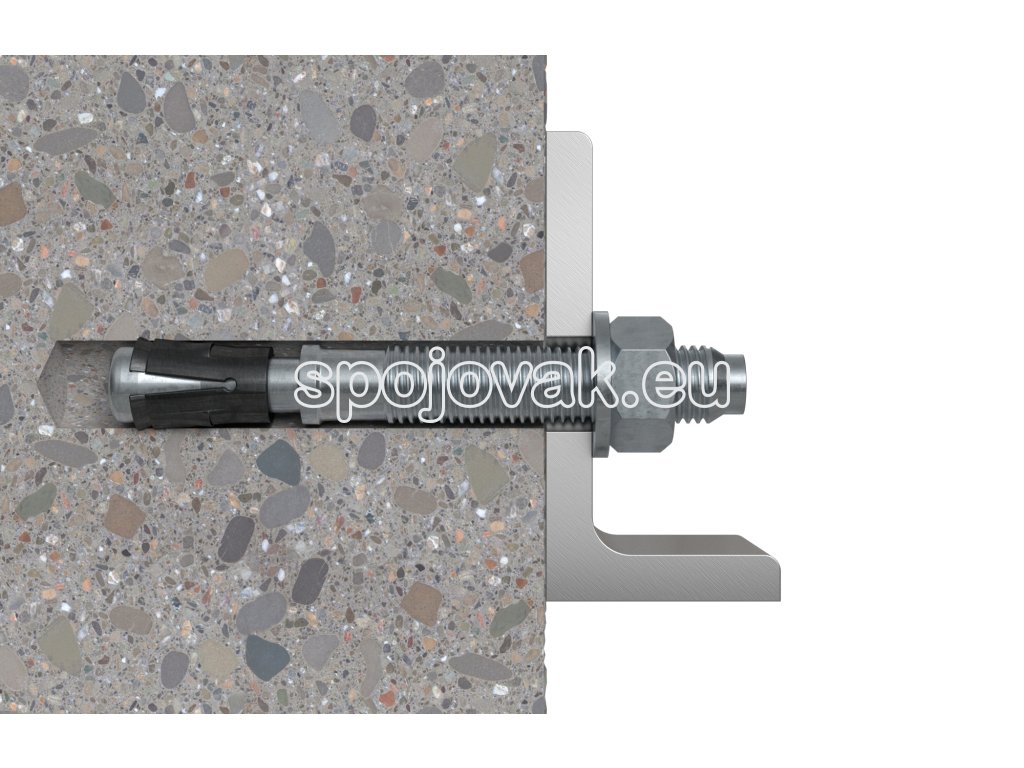

- Při utahování matice dojde ke vtažení kuželového těla kotvy do rozpěrného pouzdra, a tím se kotva zapře o stěnu.
- Při dosažení definovaného utahovacího momentu je kotva správně osazená v souladu s osvědčením.
- Pro vrtání je vhodné použít čtyřbřitý vrták.
- Nové Evropské technické posouzení zvyšuje přípustné tahové zatížení, a tak je možné snížit počet kotevních bodů.
- Díky variabilní kotevní hloubce u průměrů M8 až M16 lze montáž přesně přizpůsobit požadavkům aplikace.
- Varianta s kloboučkovou maticí je vhodná pro esteticky náročné aplikace a předchází případným zraněním o vyčnívající část kotvy.
- První svorníková kotva v průměru M6 schválená do tažené zóny betonu podle ETA pro bezpečné a spolehlivé upevňování.
- Mezinárodně platné certifikáty garantují nejvyšší úroveň bezpečnosti a výkonu.
Schváleno pro:
- Beton C20/25 až C50/60, tažená i tlačená zóna
Vhodná také pro:
- Beton C12/15
- Beton C80/95
Doplňkové parametry
| Kategorie: | Ocelová |
|---|---|
| Hmotnost: | 0.062 kg |
| ? Systém náhonu: | 6HR |
| Průměr: | 10 |
| Délka: | 95 |
| Materiál: | ocel |
| Povrchová úprava: | zinek bílý |
| Barva: | 3114,00 |
| Použití: | Pro nejvyšší nároky. Silná a flexibilní. |
| Balení: | 50 |
